SPL • Przedwzmacniacze i DAC

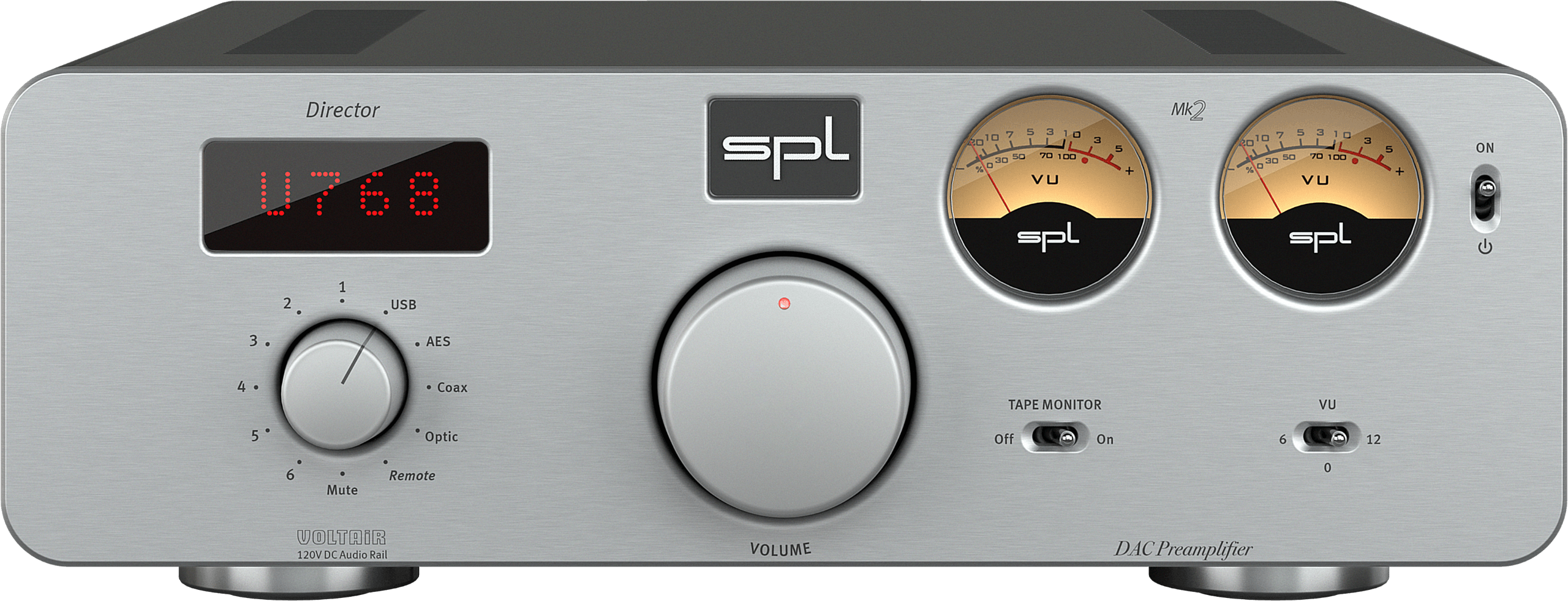

Director Mk2
SPL Director Mk2 to centralna jednostka systemu HiFi: przedwzmacniacz, DAC768v2, selektor do 10 źródeł stereo i sterowanie systemem z technologią VOLTAiR.
16 990,00 zł
Cena katalogowa, brutto
Dla kogoSystemy stereo wymagające precyzyjnego centrum sterowania, konwersji cyfrowej lub obsługi gramofonu.
DostępnośćU partnerów SoundAlchemy — możliwy odsłuch przed decyzją.
GwarancjaWsparcie i serwis przez dystrybutora w Polsce.
10 sources6 analog + 4 digital
DAC768v2AKM AK4493 SEQ
PCM 32/768USB input
DSD256DSD over PCM
VOLTAiR±60 V audio stage
The director sets the toneJedna decyzja.
Jedna decyzja.
Cały system.
W systemie high-end przedwzmacniacz nie jest dodatkiem. To miejsce, w którym spotykają się źródła, głośność, dynamika i charakter całego toru. Director Mk2 porządkuje system bez odbierania mu energii: wybiera źródło, kontroluje poziom, obsługuje DAC i steruje resztą urządzeń SPL.
Source of joyDziesięć źródeł.
Dziesięć źródeł.
Jedno centrum.

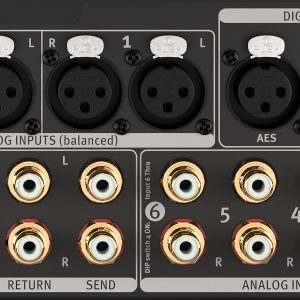

Do Director Mk2 można podłączyć do 10 źródeł stereo: sześć analogowych oraz cztery cyfrowe. Po stronie analogowej dostępne są dwa wejścia XLR i cztery wejścia RCA. Po stronie cyfrowej: AES/EBU, USB, COAX i OPTICAL. Wybrane źródło jest widoczne na dot-matrix LED display.
6 analog2 × XLR + 4 × RCA
4 digitalAES · USB · COAX · OPTICAL
Remote sourceWybór źródła z pilota
Dot matrixŹródło i próbkowanie
Input selectionAnalog · Digital · Remote
DAC768v2Cyfrowe źródła.
Cyfrowe źródła.
Analogowy oddech.
Director Mk2 korzysta z DAC768v2 z układem AKM AK4493 SEQ VELVETSOUND, Spartan 7 FPGA oraz zoptymalizowanym analogowym filtrem SLP120 Super Low-Pass z technologią VOLTAiR.
AKM AK4493 SEQVELVETSOUND
Spartan 7FPGA
SLP120Super Low-Pass
VOLTAiRAnalog low-pass filter
Well informedDirector wie,
Director wie,
co do niego trafia.
DAC automatycznie rozpoznaje częstotliwość próbkowania i rozdzielczość cyfrowego źródła. Po około dwóch sekundach informacja pojawia się na wyświetlaczu dot-matrix — na przykład U768 oznacza wejście USB z próbkowaniem 768 kHz.
USB 768 kHzPCM via USB
DSD256DSD over PCM
AES/EBUPCM do 192 kHz
Milled from solid45 mm aluminium.
45 mm aluminium.
Ruch jak łyżka w miodzie.

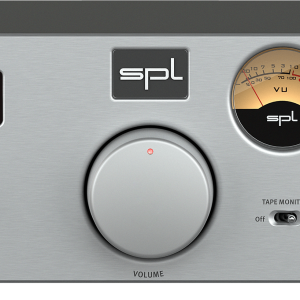

Masywna 45-milimetrowa gałka głośności jest frezowana z aluminium. W połączeniu ze zmotoryzowanym potencjometrem Alps RK27 “Big Blue” daje gęste i płynne odczucie pracy. Czerwona dioda markerowa ułatwia odczyt położenia także w ciemnym pokoju.
45 mmAluminum knob
Alps RK27Big Blue motorized
Red marker LEDWidoczna pozycja
Good ol’ timesVU metry,
VU metry,
które coś mówią.
Dwa mechaniczne VU metry pokazują poziom wejściowy lewego i prawego kanału. Przełącznik VU pozwala dopasować wskazania do różnych poziomów sygnału, dzięki czemu klasyczny wygląd nie jest tylko dekoracją.
2 VU metersLewy i prawy kanał
Input levelWizualizacja sygnału
VU switchDopasowanie wskazań
Retro?
Raczej świadomie analogowo.
Tape Monitor pozwala włączyć w tor magnetofon, rejestrator albo zewnętrzny procesor, np. korektor. Jeżeli współczesne poziomy sygnału są zbyt wysokie dla starszego urządzenia, Director Mk2 może obniżyć poziom wysyłany do rejestratora o 10 dB i podnieść poziom powrotu o 10 dB.
Tape input / outputRecorder · External EQ · Processor
Tape loopMonitor path
-10 dBPoziom do rejestratora
+10 dBPowrót z rejestratora
External EQPętla analogowa
Director jako centrum decyzji.
Nie tylko przedwzmacniacz.
Director Mk2 decyduje, czy sygnał pozostaje pod kontrolą głównej gałki, omija regulację głośności, trafia do toru kina domowego, wzmacniacza słuchawkowego albo końcówek mocy. Jedno centrum pozwala budować różne scenariusze pracy bez chaosu w systemie.
01Home Theater routing
Home Theater BypassKino w torze stereo.
Bez kręcenia gałką.
Od hardware revision 2.2 Input 6 może ominąć regulację głośności Director Mk2 po aktywacji DIP 4. Dzięki temu kanały L/R z procesora kina domowego mogą wejść do toru stereo bez ręcznego ustawiania poziomu na przedwzmacniaczu.
Revision 2.2Hardware function
Input 6L/R home theater
DIP 4Input 6 Thru · Bypass active
No volumePoza regulacją
Input 6 bypasses Director volume · DIP 4 = Home Theater Bypass
DIP 1 OFF = RCA variable · DIP 2 OFF = XLR variable
02Variable Output
Slave Thru · OFFWyjście regulowane.
Director trzyma poziom.
Przy wyłączonym Slave Thru wybrane wyjście pozostaje pod kontrolą głównej gałki głośności Director Mk2. To klasyczny tryb pracy przedwzmacniacza dla końcówki mocy albo aktywnych kolumn.
Variable OutputWspólna regulacja
DIP 1/2 OFFRCA / XLR variable
RCA / XLRSelected output
Main volumeDirector control
03Fixed Output
Slave Thru · ONCzyste Thru.
Sygnał idzie dalej.
Po aktywacji Slave Thru wybrane wyjście omija regulację głośności Directora. Director podaje czysty sygnał dalej, a poziom kontroluje wzmacniacz słuchawkowy, rejestrator albo inne urządzenie z własną regulacją głośności.
DIP 1 ONRCA fixed · RCA Slave Thru
DIP 2 ONXLR fixed · XLR Slave Thru
Fixed OutputDirector volume bypassed
Own volumePhonitor · External device
Director volume bypassed · level controlled by external device
AMP CTL · 12V TriggerDirector budzi
Director budzi
cały system.
AMP CTL przełącza standby urządzeń z wejściem 12V trigger razem z Director Mk2. Performer s800, Performer m1000 i Performer s1200 mogą uruchamiać się jednym ruchem jako część jednego systemu.
12V triggerSystem control
StandbyWspólne przełączanie
Performers800 · m1000 · s1200
One gestureCały system
Director jako centrum decyzji.
Nie tylko przedwzmacniacz.
Director Mk2 może pracować jako klasyczny przedwzmacniacz stereo, element toru kina domowego albo centrum systemu z dodatkowym urządzeniem pracującym na własnej regulacji głośności. Kluczowe przełączniki DIP pozwalają wybrać, czy sygnał ma być regulowany przez Directora, czy przejść dalej jako czyste Thru.
01System routing
Home Theater BypassKino w torze stereo.
Bez kręcenia gałką.
Od hardware revision 2.2 Input 6 może ominąć regulację głośności Director Mk2 po aktywacji DIP 4. Dzięki temu kanały L/R z procesora kina domowego mogą wejść do toru stereo bez ręcznego ustawiania poziomu na przedwzmacniaczu.
Revision 2.2Hardware function
Input 6L/R home theater
DIP 4Bypass active
No volumePoza regulacją
AV Processor
Power amp · speakers
DIP 4 · ON
Input 6 · hardware revision 2.2 · volume bypass
Selected source
Power amp · speakers
DIP · OFF
Variable output · signal follows Director main volume02Variable output
Slave Thru · OFFWyjście regulowane.
Director trzyma poziom.
Przy wyłączonym Slave Thru wybrane wyjście pozostaje pod kontrolą głównej gałki głośności Director Mk2. To klasyczny tryb pracy przedwzmacniacza dla końcówki mocy albo aktywnych kolumn.
VariableWspólna regulacja
DIP offVolume active
XLR / RCASelected output
Main volumeDirector control
03Fixed output
Slave Thru · ONCzyste Thru.
Sygnał idzie dalej.
Po aktywacji Slave Thru wybrane wyjście omija regulację głośności Directora. To przydatne dla wzmacniacza słuchawkowego, rejestratora albo urządzenia z własną regulacją poziomu.
Slave ThruVolume bypass
Own volumeExternal device
Fixed outputBez regulacji
Headphone ampNp. Phonitor
Director Mk2 · fixed out
Phonitor · own volume
DIP · ON
Slave Thru · fixed output · external volume controlEverything under control · AMP CTL
Director budzi cały system.
AMP CTL pozwala przełączać standby urządzeń z wejściem trigger 12 V razem z Director Mk2. Końcówki SPL mogą uruchamiać się jako część jednego systemu.
Sounds good · Through-hole technologyNie tylko projekt.
Nie tylko projekt.
Także odsłuch.
SPL rozwija urządzenia Professional Fidelity nie tylko według schematu, ale również odsłuchowo. Ważne komponenty są montowane w technologii through-hole, aby można było wybierać elementy najlepsze brzmieniowo.
VOLTAiR 120V TechnologyWięcej headroomu.
Więcej headroomu.
Mniej napięcia w muzyce.
VOLTAiR pracuje z napięciem ±60 V w torze audio. To nie jest napięcie z gniazdka, ale wewnętrzne napięcie robocze układu. Dzięki temu Director Mk2 może obsługiwać poziomy do +32.5 dBu i zachować większy zapas dynamiki, spokojniejszą pracę komponentów oraz bardziej naturalny odsłuch.
±60 VAnalog audio
+32.5 dBuMaximum input/output gain
12 dBWięcej headroomu
VOLTAiRDynamics and relaxed listening
The central unitSystem robi się prostszy.
System robi się prostszy.
Muzyka zostaje duża.
Director Mk2 porządkuje system bez zmniejszania jego możliwości. Analogowe i cyfrowe źródła, końcówki mocy, aktywne kolumny, wzmacniacz słuchawkowy, kino domowe i sterowanie AMP CTL mogą spotkać się w jednej centralnej jednostce.
Slimmer is smarterPełne centrum systemu.
Pełne centrum systemu.
W formacie Professional Fidelity.
Director Mk2 mieści przedwzmacniacz, DAC i zaawansowaną integrację systemu w obudowie 278 × 100 × 300 mm. To pełne centrum toru, które pasuje do pozostałych urządzeń SPL Professional Fidelity.
Sound performance · Made in GermanyNiederkrüchten.
Niederkrüchten.
Od projektu po test.
Director Mk2 powstaje we własnej produkcji SPL w Niederkrüchten w Niemczech. Projekt, montaż i testy pozostają pod kontrolą zespołu, który stworzył urządzenie.
Trzy kolory.
Jedno centrum.
Black
Discreet system
Red
SPL signature
Silver
Professional FidelitySoundAlchemy · SPL Professional FidelityJedno centrum.
Jedno centrum.
Cały system pod ręką.
Doradzimy konfigurację Director Mk2 jako przedwzmacniacza, DAC-a i centralnego kontrolera systemu SPL, z doborem końcówek mocy, źródeł i sterowania AMP CTL.
Dokumentacja,
drivers i wsparcie.
Mac OS i iOS działają class compliant bez instalacji drivera; iOS wymaga Apple camera adapter. Dla Windows driver SPL jest wymagany przy pracy powyżej standardowych sample rates.
Dane techniczne
Wejścia i wyjścia analogowe · symetryczne XLR, RCA
| Maksymalny poziom wejściowy i wyjściowy | 32.5 dBu |
|---|---|
| Impedancja wejściowa · RCA | 47 kΩ |
| Impedancja wejściowa · XLR | 20 kΩ |
| Impedancja wyjściowa | 75 Ω |
| Tłumienie sygnału wspólnego · XLR | -81 dBu |
| Pasmo przenoszenia · 0 dBu | 10 Hz – 100 kHz |
| Przesłuch · 0 dBu, 1 kHz | -103 dBu |
| THD + N · tor analogowy | 0.0030% |
| THD + N · tor cyfrowy | 0.0016% |
| Szum ważony A | -99 dBu |
| Zakres dynamiki | 132 dB |
Wejścia cyfrowe · DAC768v2
| AES/EBU XLR · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
|---|---|
| Coaxial SPDIF RCA · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
| Optyczne Toslink F06 · PCM | 44.1 / 48 / 88.2 / 96 / światłowód szklany <1 m: 176.4 / 192 kHz |
| USB B · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 352.8 / 384 / 705.6 / 768 kHz |
| USB B · DSD over PCM DoP | 2.8 MHz DSD64 / 5.6 MHz DSD128 / 11.2 MHz DSD256 |
| Kalibracja 0 dBFS do | 15 dBu |
Wewnętrzny zasilacz liniowy
| Napięcie robocze · tor analogowy | ±60 V |
|---|---|
| Napięcie robocze · przekaźniki i LED | +12 V |
Zasilanie sieciowe
| Napięcie sieciowe | 230 V AC / 50 Hz · 115 V AC / 60 Hz |
|---|---|
| Bezpiecznik · 230 V | T 0.5 A |
| Bezpiecznik · 115 V | T 1 A |
| Pobór mocy | max. 40 VA |
| Pobór mocy w trybie czuwania | <0.3 W |
Wymiary i masa
| Wymiary (szer. × wys. × gł.) | 278 × 100 × 300 mm |
|---|---|
| Masa urządzenia | 4.55 kg |
| Masa transportowa | 5.9 kg |
