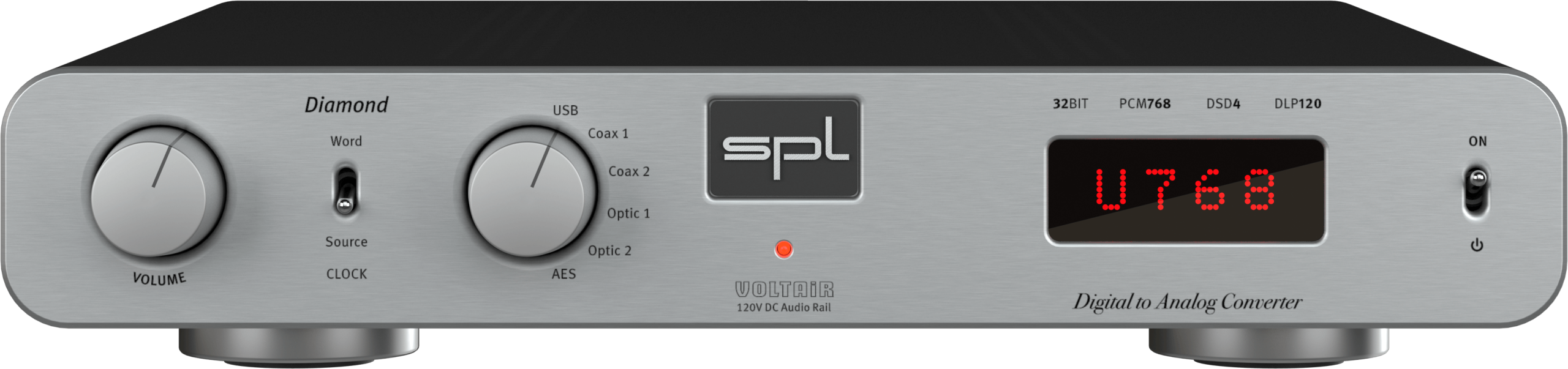

SPL Diamond to premium DAC i przedwzmacniacz dla cyfrowych źródeł, z DAC768v2, Word Clock, SLP120, analogową regulacją głośności i technologią VOLTAiR.
Diamond jest dla systemów, w których źródła są cyfrowe, ale oczekiwania pozostają analogowe: przestrzeń, płynność, dynamika, brak ostrości i pełna kontrola poziomu bez cyfrowego ścinania rozdzielczości.
USB, AES/EBU, dwa wejścia koaksjalne i dwa optyczne pozwalają połączyć komputer, streamer, transport CD i kolejne źródła cyfrowe. Diamond nie ma analogowych wejść — jego zadaniem jest zamienić cyfrowy system w wysokiej klasy analogowy sygnał dostępny równolegle na wyjściach XLR i RCA.
Przełącznik CLOCK pozwala wybrać synchronizację do zegara zawartego w sygnale źródłowym albo do zewnętrznego clocka podłączonego do WORD IN. Po około dwóch sekundach wyświetlacz pokazuje źródło clocka i wykryty sampling rate.
DAC automatycznie rozpoznaje częstotliwość próbkowania i rozdzielczość źródła. Wyświetlacz dot-matrix pokazuje wybrane źródło clocka oraz wykryty sampling rate — na przykład U768 oznacza zegar w strumieniu USB przy 768 kHz.
Masywna, frezowana z aluminium gałka współpracuje z potencjometrem Alps RK27 „Big Blue”. Analogowa regulacja poziomu zachowuje wysoką rozdzielczość niezależnie od głośności, a gęsty ruch pokrętła SPL opisuje jako „spoon in the honey”.

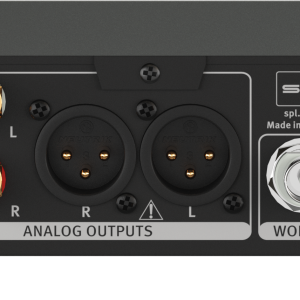

Wyjścia XLR i RCA otrzymują ten sam analogowy sygnał. Każda para może pozostać pod kontrolą gałki Diamond albo przejść w tryb fixed output dla urządzenia z własną regulacją.
W standardowym trybie analogowa regulacja głośności Diamond steruje poziomem na wyjściach XLR i RCA. To bezpośrednia droga do końcówki mocy albo aktywnych kolumn.
Regulację głośności można wyłączyć z toru osobno dla pary wyjść przez przełączniki DIP na tylnej ściance. Dzięki temu Diamond może jednocześnie zasilać końcówkę mocy jako regulowany preamp oraz podać stały sygnał do wzmacniacza słuchawkowego lub zewnętrznego urządzenia z własną regulacją poziomu.
AKM AK4493 SEQ VELVETSOUND, Spartan 7 FPGA, PCM do 32 bit / 768 kHz oraz DSD256 tworzą cyfrowe serce urządzenia. DAC768v2 nie jest modułem DAC768xs: oferuje AES/EBU oraz współpracuje z filtrem SLP120 z technologią VOLTAiR.
Analogowe wyjście układu DAC wymaga filtrowania. SLP120 jest zoptymalizowany dla DAC768v2 i zbudowany w technologii VOLTAiR, aby zachować dynamikę, headroom oraz przestrzeń po konwersji cyfrowo-analogowej.

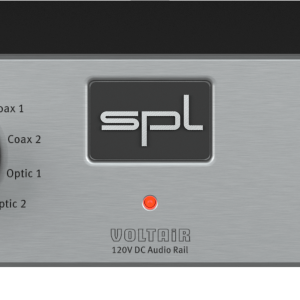

SLP120Super Low-Pass · VOLTAiRVOLTAiR oznacza wewnętrzne napięcie robocze ±60 V w torze audio — nie napięcie z gniazdka. Analogowy tor Diamond przyjmuje sygnał z DAC-a z większym zapasem, niższym napięciem pracy komponentów względem limitu i spokojniejszym prowadzeniem dynamiki.
Streamer, komputer, transport CD, zewnętrzny clock, końcówka mocy, aktywne kolumny albo wzmacniacz słuchawkowy — Diamond porządkuje cyfrowe źródła i wypuszcza dalej sygnał z analogowym spokojem.
SPL rozwija urządzenia Professional Fidelity nie tylko według schematu, ale również odsłuchowo. Ważne komponenty są montowane w technologii through-hole, aby można było wybierać elementy najlepsze brzmieniowo.
Diamond powstaje we własnej produkcji SPL w Niederkrüchten w Niemczech. Projekt, montaż i testy pozostają pod kontrolą zespołu, który stworzył urządzenie.
Obudowa 278 × 57 × 300 mm mieści sześć wejść cyfrowych, Word Clock, analogową regulację głośności, DAC768v2, SLP120 i tor VOLTAiR. Diamond jest niskim, eleganckim centrum rozbudowanego systemu cyfrowego.
Doradzimy konfigurację SPL Diamond z transportem cyfrowym, streamerem, Word Clockiem, końcówką mocy SPL, aktywnymi kolumnami albo wzmacniaczem słuchawkowym.
macOS i iOS działają class compliant bez instalacji drivera; iOS wymaga Apple Camera Adapter. Dla Windows sterownik SPL jest wymagany przy pracy powyżej standardowych sample rates. Aktualny sterownik SPL dla Windows: Version 6.16.0, 06/08/2026. Obsługuje Windows 11 do 25H2 oraz Windows 10 do 21H2.
| Maksymalny poziom wyjściowy | 32.5 dBu |
|---|---|
| 0 dBFS | max. +15 dBu |
| Impedancja wyjściowa | 75 Ω |
| Pasmo przenoszenia | 10 Hz – 100 kHz |
| Przesłuch | -108 dB |
| THD & N | 0.001% |
| Szum ważony A | -102 dBu |
| Zakres dynamiki | 134.5 dB |
| Zakres dynamiki · 0 dBFS = +15 dBu | 117.3 dB |
| AES/EBU XLR · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
|---|---|
| Coaxial SPDIF RCA · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
| Optyczne Toslink F06 · PCM | 44.1 / 48 / 88.2 / 96 / światłowód szklany <1 m: 176.4 / 192 kHz |
| USB B · PCM | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 352.8 / 384 / 705.6 / 768 kHz |
| USB B · DSD over PCM DoP | DSD64 / DSD128 / DSD256 |
| Kalibracja 0 dBFS do | 15 dBu |
| Napięcie robocze · tor analogowy | ±60 V |
|---|---|
| Napięcie robocze · przekaźniki i LED | +12 V |
| Napięcie sieciowe | 230 V AC / 50 Hz · 115 V AC / 60 Hz |
|---|---|
| Bezpiecznik · 230 V | T 0.5 A |
| Bezpiecznik · 115 V | T 1 A |
| Pobór mocy | max. 40 VA |
| Tryb czuwania | <0.3 W |
| Wymiary (szer. × wys. × gł.) | 278 × 57 × 300 mm |
|---|---|
| Masa urządzenia | 3.15 kg |
| Masa transportowa | 5.35 kg |
